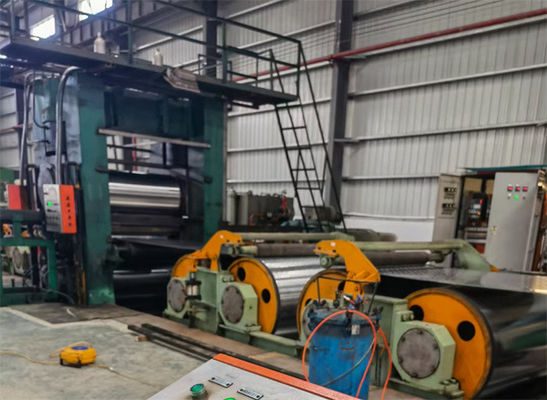

Ligne de broyeur de levage de la tension de roulement de passage de peau 4Hi 0,2-1,5 X 1300
Product Details
L'équipement doit être équipé d'un dispositif de détection de l'humidité.
,Rolling Tension Leveling Mill Line 4Hi
Ligne de broyeur de levage de la tension de roulement 4Hi Skin Pass 0,2-1,5 x 1300

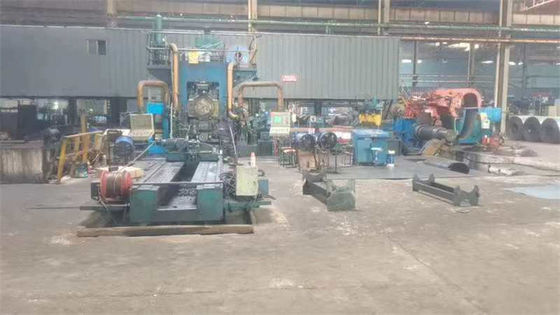

Introduction au projet
- Le laminage à travers la peau:La bande d'acier laminée à froid et recuit est aplatie par laminage pour obtenir une forme de plaque de haute qualité et améliorer ses propriétés mécaniques.Le laminage à travers la peau peut être de 2Hi,Moulin à laminage 4Hi, la réduction de l'épaisseur de la tôle est légèrement inférieure à la pression de laminage.
- La machine de redressement à rouleaux multiples: Pour répondre aux exigences de traitement ultérieures, diverses méthodes de redressement sont utilisées dans l'usine.La machine à redresser à plusieurs rouleaux est largement utiliséeAprès avoir traversé cette machine de redressement, la plaque mince ne s'étire pas, mais ne fait que transformer les grandes vagues en petites vagues, rendant la surface de la plaque presque plate.Pour les plaques d'une épaisseur inférieure à 0.8mm, le redresseur multi-rouleaux n'est pas aussi efficace.

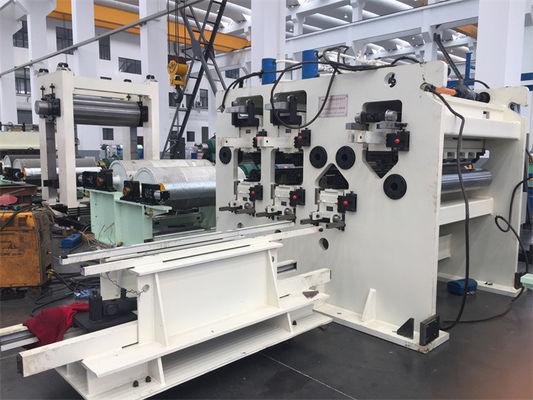

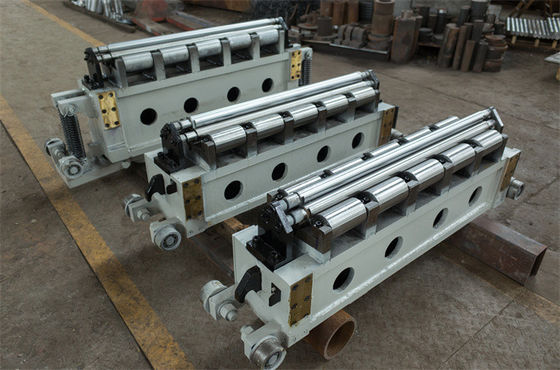

- Le régulateur de tension ((machine de redressement de flexion d'étirement) peut simultanément former des déformations longitudinales et transversales de plaques minces,améliorant ainsi pleinement la planéité et les propriétés des matériaux des plaques mincesEn raison de la contrainte de flexion générée par la flexion, la tension est considérablement réduite.Pour obtenir le même effet de redressement, il faut seulement 1/3 à 1/5 de la tension requise pour le redressement pur par étirement.De plus, l'effet de lissage est le meilleur.
Processus de travail:
Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading
Paramètres:
- Matériau: acier au carbone
- Résistance à la traction σ S ≤ 350 MPa, résistance à la traction σ b ≤ 450 MPa
- Spécification du matériau:0.2 ∼ 1,6 × 1300 mm
- L'allongement:0.4 2.0% (type sec) 1.0 5.0% (type humide)
- La tolérance des feuilles de bobines recuitées laminées à froid brutes répond à la norme nationale
- Spécification du matériau de la feuille de bobine:
- Le diamètre extérieur maximal de la bobine: 2100 mm,diamètre intérieur: Φ508 ((Φ610) mm
- Poids maximal de la bobine:27 t
- Produit fini:
- Diamètre intérieur de la bobine: Φ508 mm,poids maximal de la bobine:15 t
- Force de roulement maximale:6000 KN
- Tensions de passage de la peau: 120 KN
- Vitesse de passage de la peau: ≤ 200 m/min
- Vitesse de défilement/de remontage: ≤ 200 m/min
- Tension de défilement/de remontage: 30/40 KN
- L'amplitude de l'amplification de la mandrinelle de la bobine arrière:Φ508 Φ485 mm ((Φ610 Φ590 mm)
- Hauteur de la ligne de passage du moulin:1000 mm
- Direction d'alimentation: le client décide
- Puissance totale de l'installation: 1240 kW de courant continu, 75 kW de courant alternatif
- Surface du moulin:21×11×5 m ((longueur, largeur et hauteur)
- Seul le moulin à pelle est élevé, les autres unités sont inférieures à 2,5 m de hauteur
Composition:
| Nom de l'article | Des spécifications. | Quantité utilisée | |
| Partie de décodage | |||
| 1 | Sillons de préparation | 1 jeu | |
| 2 |
Voiture de chargement par bobine |
1 jeu | |
| 3 |
Décoiler flottant |
Φ508 × 1450 mm | 1 jeu |
| 4 |
Base de conduite |
1pc | |
| 5 |
Base flottante |
1pc | |
| 6 |
Le bras de soutien |
1 jeu | |
| Section d'entrée | |||
| 1 |
Rouleau de pincement d'entrée |
1 jeu | |
| 2 |
Plaque de pelletage |
1 jeu | |
| 3 |
Cisaillement à l'entrée |
1 jeu | |
| 4 |
Rouleau de déflexion |
2 séries | |
| Tensions d'entrée S rouleaux | |||
| 1 |
Rouleaux de tension S |
Le rouleau de tension Φ900×1450 |
2 pièces |
| 2 | Base de roulement à tension | 1pc | |
| 3 |
Base de conduite |
1pc | |
| 4 |
S rouleaux de presse à rouleaux |
1 jeu | |
| Moulin à écoulement de peau | |||
| 1 |
Plateau de roulement |
Colonne de support 350 × 450 mm |
1 jeu |
| 2 |
Rouleaux de travail |
Φ370 × 1450 mm | 1 jeu |
| 3 |
Rouleaux de support |
Φ720 × 1420 mm | 1 jeu |
| 4 |
Cylindres hydrauliques pour le pliage des rouleaux de travail, balances de rouleaux de support |
1 jeu | |
| 5 |
Appareils avant le moulin |
Inclure des rouleaux stabilisateurs, des rouleaux anti-rides, etc. |
1 jeu |
| 6 |
Dispositifs après broyage |
Inclure des rouleaux stabilisateurs, des rouleaux anti-rides, etc. |
1 jeu |
| 7 |
Dispositif de changement de rouleaux hydrauliques |
Pour le changement de rouleaux de travail, le changement de rouleaux de support |
1 jeu |
| Tensions de sortie S rouleaux | |||
| 1 |
Rouleaux de tension S |
rouleau de tension Φ900×1450 | 2 séries |
| 2 | Base de roulement à tension | 1pc | |
| 3 |
Base de conduite |
1pc | |
| 4 |
S rouleaux de presse à rouleaux |
1 jeu | |
| Section de sortie | |||
| 1 |
Rouleau de support de déflexion |
1 jeu | |
| 2 |
Rouleau de pincement de sortie |
1 jeu | |
| 3 |
Cisaillement de sortie |
1 jeu | |
| 4 |
Plaque de pelletage |
1 jeu | |
| 5 |
Rouleau de déflecteur de sortie |
1 jeu | |
| Retourneuse | |||
| 1 | Retourneuse | Φ508 × 1450 mm | 1 jeu |
| 2 | Base de conduite | 1pc | |
| 3 | Le bras de soutien | 1 jeu | |
| 4 | Voiture de déchargement par bobine | 1 jeu | |
| 5 | Sillons à bobines | 1 jeu | |
| Moteurs, réducteurs, joints universels | |||
| 1 |
Moteur de décodage |
Z4-280-21 110 kW | 1 jeu |
| 2 |
Moteur de remontage |
Z4-280-21 110 kW | 1 jeu |
| 3 |
4# Moteur à rouleaux S |
Z4-250-11 110 kW | 2 séries |
| 4 |
3# S moteur à rouleaux |
Z4-280-21 200 kW | 2 séries |
| 5 |
Moteur de broyeur à passes de peau |
Z4-355-32 400 kW | 1 jeu |
| 6 |
4# Réducteur de rouleaux S |
L'équipement est équipé d'un dispositif de protection. | 1 jeu |
| 7 |
3# Réducteur de rouleaux S |
Les résultats de l'enquête sont publiés dans le Bulletin. | 1 jeu |
| 8 |
Réducteur principal du moulin |
Pour les appareils de surveillance | 1 jeu |
| 9 |
Des joints universels |
Type SWC | 1pc |
| 10 |
Rails linéaires |
Le nombre de points de contrôle | 4 séries |
| Matériaux d'assistance | |||
| 1 |
Boulons d'ancrage au sol |
Autres appareils |
1 jeu |
| 2 |
Des coussins |
Autres appareils |
1 jeu |
| 1 |
Système AGC haute pression |
inclure une bouteille AGC haute pression, Station hydraulique à haute pression et contrôle électrique |
|
| 2 |
Système hydraulique à pression normale |
||
| 3 |
CPC centralisation automatique |
Système automatique de CPC |
|
| 4 |
Système d'écoulement de la peau humide |
||
| 5 |
Système de commande électrique |
Les conducteurs à courant continu Siemens 6RA80 |
|
| 6 | Soudeuse | 1 jeu | |
| 7 | Huileuse électrostatique | 1 jeu | |
| 8 |
Clôture de sécurité et alarmes |
1 jeu | |
| 9 |
Tubes hydrauliques, câbles électriques |
1 jeu | |
| 10 |
Matériaux d'installation |
Le client prépare les conduites hydrauliques, les câbles électriques, le fournisseur fournit la liste détaillée |
|
