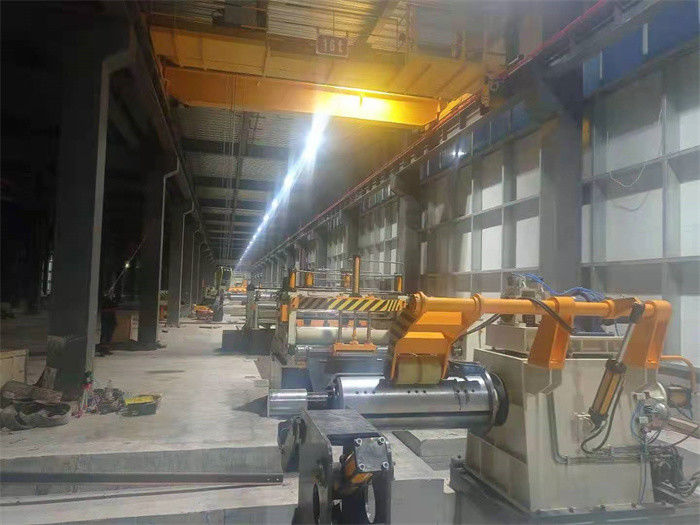

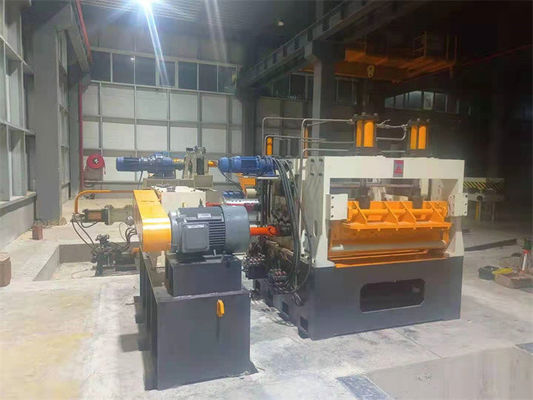

précision de 3x1600 200mpm fendant la ligne bobine en acier à grande vitesse superbe fendant la ligne machine
Product Details
précision 200mpm fendant la ligne
,précision 3x1600 fendant la ligne
,Bobine en acier fendant la ligne machine
Bobine en acier à grande vitesse superbe fendant 200mpm de la ligne 3 x 1600
Notre nouveau type avancé fendant la ligne s'améliore dans beaucoup de pièces et donne une vitesse, une stabilité et une précision plus élevées.
1. decoiler simple de mandrin : bouton de la presse une sur le panneau d'opérateur, centralisant pour ajuster facilement la bobine sur la ligne centrale.
Si la bobine partielle est fendue, la feuille restante de bobine peut retourner de nouveau à l'uncoiler
le rouleau 2.Pinch joue le rôle de guide de débattement sans compter que l'alimentation de pincement
unité du guide 3.Side : additionnez 1 plus de 2 rouleaux, enfoncez d'une manière pneumatique le rouleau supérieur pour laisser la bande en acier catégoriquement passer.
4.Slitter :
- disque d'outils de haute précision fendant des couteaux : SKD-11, HRC 60-62, tolérance d'épaisseur de couteau dans ±0.003mm.
- L'unité centrale a entouré des entretoises de disque : la même précision comme couteau en tant qu'entretoise et également comme coussin de couteau.
- les entretoises en bois de plats sont disponibles pour la fente mince de feuille
- la fente du programme de disposition d'outils fait fendant des accessoires pour changer facile.
- Nous donnons également l'option de l'échange automatique de doubles têtes de découpeuse les uns avec les autres sur la base d'échange, une découpeuse travaille en ligne tandis que les travailleurs peuvent arranger des outils de couteau sur l'autre découpeuse, vérifions automatiquement le dégagement disposé de couteau.
5. Bobinier de chute : enroulement vertical ou enroulement horizontal comme le client veut
6. pré séparation et tendeur : tous les axes de séparation sont identiques et facilement démantelé et installé.
la disposition de tension est circuit hydraulique variable de pompe à piston, deux cylindres hydrauliques sur le dessus donnent la pression d'équilibre.
7. cisaillement de courrier et rouleau de déflecteur : le cisaillement de poteau a découpé les queues irrégulières de bandes, facilitant l'emballage sur le recoiler.
Encodeur sur la voie de rouleau de déflecteur la longueur et les expositions de fente sur l'écran tactile.
la tuyauterie 8.Hydraulic adopte le type de serrure de bride, la structure solide et facile à installer et démanteler.
Notre principe de faire la machine :
1 machines de fente sont adaptées aux besoins du client
2 continuent à améliorer chaque partie de fendre la ligne
commodité 3 considérante d'opération
4 assurez le bon fonctionnement de la ligne de fente entière
5 notes de sécurité sont marquées.
Paramètres :
| Matière première | Produit fini | Outils | Puissance | Capacité |
| Bobine de mère | Bobines de bébé | |||
| Identification 508mm | Identification 508mm | couteau à disques ID220 X OD330 X 10mm |
découpeuse 132KW |
vitesse 0-200m/min |
| OD 2000mm | OD 2000mm | entretoise de couteau ID220x OD260 |
recoiler 160KW | précision +/-0.10mm |
| Poids 25T | Poids 25T | séparateur ID85 X OD180mm |
total 380KW |
Cambrure 0.5mm/m |
| Épaisseur 0.3-3mm |
dépouille 1mm x 30slits, 3mm x 12slits | protection de tension 1350 x 400mm |
bosse : |
|
| largeur 300-1600mm |
Largeur 20-600mm |
Entretoise en nylon : ID85 X OD100mm |
Composition et paramètres :
| Non. | Composition | Paramètres |
| 1 | Voiture de bobine de alimentation | 25T |
| 2 | Double uncoiler de mandrin | Φ508 millimètre, charge 25T |
| 3 | Conducteur de pincement et niveleur de cinq rouleaux | Φ160 millimètre, 30KW |
| 4 | Cisaillement hydraulique | 3 x 1600 |
| 5 | Accumulateur 1 de mine | longueur de 3000mm |
| 6 | guide latéral et rouleau de Pres | 300-1600mm larges |
| 7 |
machine de fente |
Φ220mm, 132KW +4KW X 3 |
| 8 | le bobinier de chute de bord et les queues de bandes pressent | 7.5KW X 2 |
| 9 | Accumulateur 2 de mine | longueur de 4000mm |
| 10 | Pré-séparateur, tendeur, rouleau de équilibrage |
Deux fois séparant, tension de feutre de laine |
| 11 | ReCoiler (avec séparer les disques, le poussoir) | Φ508mm, 160KW, charge 25T |
| 12 | Bobines déchargeant la voiture | 25T |
| 13 | Circuit hydraulique | Valves de Rexroth, pompe de Yuken |
| 14 | Électriquement système de contrôle | Commande de C.C de Parker, PLC de Siemens et écran tactile |
