La tôle d'acier à grande vitesse a coupé à la ligne mesure de longueur de lumière de machine en-dessous de 3mm

La tôle d'acier à grande vitesse a coupé à la ligne mesure de longueur de lumière

La coupe légère de tôle d'acier de mesure à la ligne de longueur est haute précision à grande vitesse, populaire en feuillards faisant des usines.

Pour les bobines en acier de 0,3 à l'épaisseur de 3.0mm, l'acier habituellement laminé à froid, l'acier galvanisé, l'acier enduit d'une première couche de peinture, le déroulement, la mise à niveau et la coupure au processus de longueur exige la grande vitesse :

1/ vitesse de coupure rapide :

Dans l'arrêt rapide coupant, la feuille accélère et vers le bas à certaine longueur et à formulaire rapide

2/ vitesse courante rapide

 La feuille fonctionne aussi rapidement que possible d'être coupé et empilé.

Le cisaillement rapide d'arrêt couvre un certain temps, la longueur courante se compose d'accélération, à toute vitesse et la décélération, nous a laissés dire une vitesse moyenne, le temps plein de chaque fabrication de feuille sera décidée coupant la vitesse de temps, de longueur de feuille et moyenne.

Composition

• 1.Coil stockant la selle, magasin quelques bobines
• voiture du chargement 2.Coil. déchargez une bobine à l'uncoiler
• uncoiler du mandrin 3.Single : mandrin hydraulique d'expansion pour Ф508mm standard.
• rouleau de séparateur de la tête 4.Coil, éplucheuse pellant le plat : pour ouvrir la tête de coill et envoyer la tête dans le conducteur de pincement

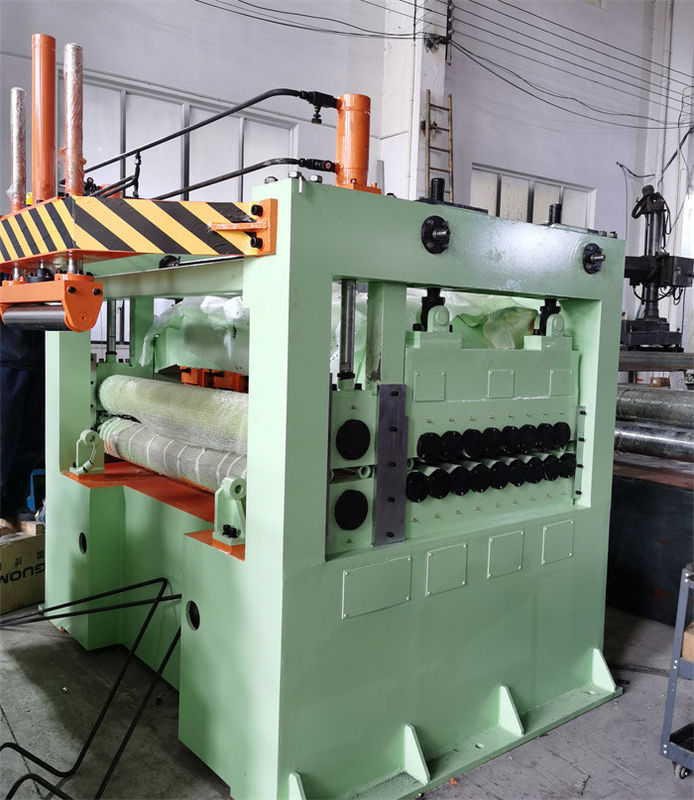

• 5.2+17 niveleur de rouleau : 4Hi ou 6Hi, tension arrière est salutaire entre le niveleur et l'uncoiler.
• 6. Pit Accumulator : dans le filetage le pont de balancement d'étape couvre le puits pour laisser le passage de feuille de bobine plus de, à l'étape courante automatique accumulent la feuille dans le puits.
• 7. Mesure servo de longueur (et film stratifiant) : La longueur servo mesurant (des paires des galets presseurs ou de la structure de 2+5+2 rouleaux conduits par le moteur servo et le contrôleur), avec l'unité centrale a enduit des galets presseurs pour la stratification de film

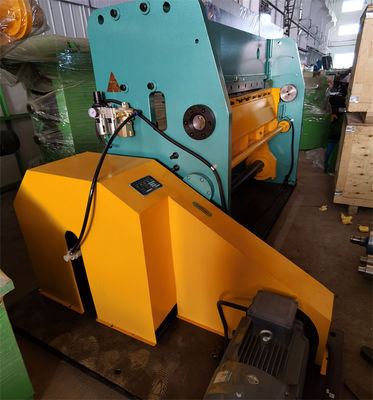

• cisaillement rapide de l'arrêt 8.Pneumatic : coupe d'axe détraqué de vers le bas à lever, forme de v inférieure de lame.
•    L'espace entre la lame supérieure et la lame inférieure est facilement ajusté.
• convoyeur 9.Belt : transportez les feuilles de finition à l'empileur

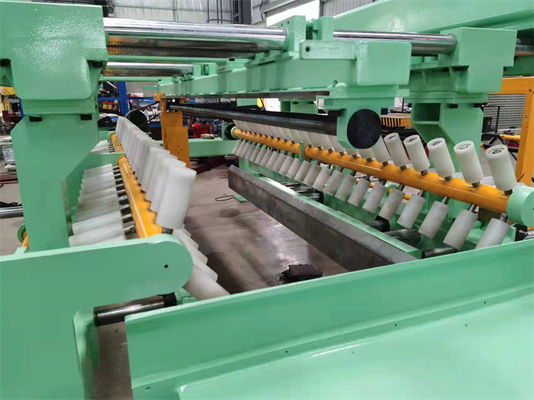

• 10.Stacker : empilement de la charge 5T.
• voiture 11.Sheets : livrez les feuilles, puis en emballant. peuvent être deux voitures, on fonctionnant et l'autre qui attend.
• système 12.Hydraulic : La pompe à engrenages 7.5KW fournit la pression 12Mpa.
• système de contrôle 13.Electric : Une armoire électrique et deux panneaux d'opérateur (une console pour la mesure servo, le PLC, le HMI et empilement, un pour dérouler et niveler) avec des fonctions complètes et sûres

Paramètres :

Processus de disposition :

Photos :
