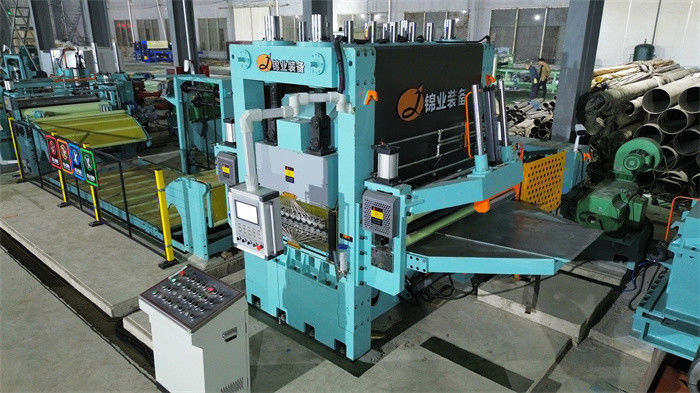

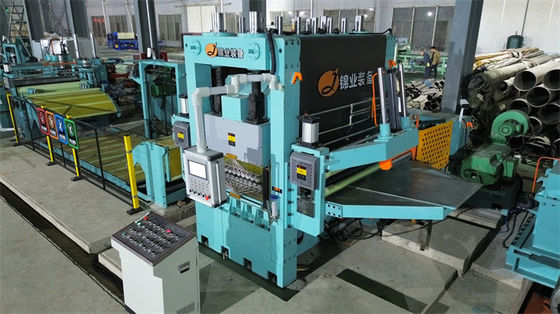

La mouche rotatoire de cisaillement de mesure légère a coupé à la ligne la machine 3 x 1600 de longueur
Product Details
Coupez à la ligne la machine 3 x 1600 de longueur
,Coupe légère de mesure à la ligne machine de longueur
,Coupe rotatoire de mouche de cisaillement à la ligne de longueur
Machine à cisailleuse rotative à cisailleuse légère à coupe à la longueur (3 x 1600)
La machine à découper à la mouche à ciseaux rotatifs est une machine avancée à haute vitesse et haute précision, adaptée à la découpe de tôles légères:
- la longueur d'une feuille de bobine légère est longue, par exemple, une longueur de bobine de 0,2 mm d'épaisseur est 10 fois la longueur d'une bobine de 2 mm, le marché des feuilles d'acier est évalué par poids,la production de feuilles coupées de poids plus élevé nécessite une vitesse de ligne plus rapide, tandis que la coupe par arrêt normale ne peut pas atteindre la coupe à très haute fréquence et la vitesse de la ligne est limitée.
- La longueur des feuilles minces est généralement courte et n'excède pas 3 ou 4 m. La feuille mince peut être facilement coupée en un seul coup rapide par coupe rotative à la volée: la feuille circule à une vitesse stable,cisaillement rotatif tourne et coupe une feuille dans un cycle sous la rétroaction de longueur de boucle fermée, la fréquence de coupe maximale peut atteindre 150 fois/min. vitesse de production linéaire jusqu'à 80 m/min, ce caractère est très approprié pour la coupe de feuilles minces et courtes.
- Le cisaillement de coupe à la mouche est de haute précision, entraîné par un servomoteur, calcule précisément la longueur de la feuille à venir et correspond à la vitesse de rotation du cisaillement pour couper en course,la vitesse de coupe est réglée automatiquement en fonction de la longueur de la feuille.

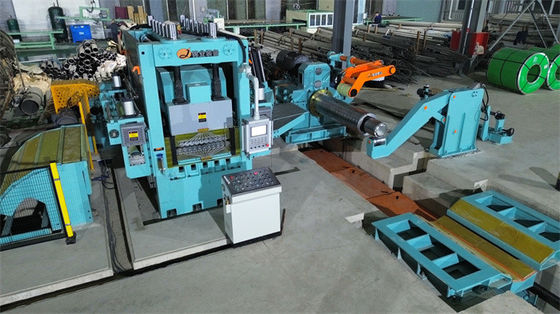

- La ligne de coupe à la mouche est continue du déroulant, de la nivellement, de l'alimentation à deux rouleaux, du tournage, du cisaillement rotatif, des courroies de transport, des double empilageurs,le système de contrôle est de haute configuration y compris les grands écrans, capteurs, PLC, contacteurs, relais, etc.
Comparaison de bobines de 2 mm et de bobines de 0,2 mm:
| Spécification de la bobine | Longueur de la feuille | Vitesse de la ligne de coupe | Temps de coupe par bobine | |
| 0feuille de bobine de 0,2 mm | 508 mm ID, largeur de 1250 mm, 15 T | ~ 7500m | 80 m/min | 95 minutes |
| feuille en bobine de 2 mm | Identifiant de 508 mm, largeur de 1250 mm, 15 T | ~ 750m | 80 m/min | 9.5 minutes |
Paramètres:
| Matériaux premiers et produit fini | |
| Matières premières | Coils galvanisés à froid, laminés à froid, revêtus de couleur |
| Propriété mécanique | Résistance à la traction σb≤460Mpa, σ0,2≤280Mpa |
| Épaisseur | 0.3-3.0 mm, |
| Largeur | Le nombre maximal d'émissions de CO2 doit être fixé au niveau de l'échantillon. |
| Une surdose. | ≤ Φ1800 mm |
| - Je ne sais pas. | Φ508 mm (agrandissement à Φ610 mm avec joints) |
| Poids maximal | 15 à 20 tonnes |
| Longueur de la feuille | 200 à 4000 mm |
| Tolérance à la longueur | L0= 1M±0,3 mm (vitesse uniforme) |
| L0= 1 M±0,4 mm (accélération / décélération) | |
| Tolérance de longueur diagonale | L1= 1M±0,5 mm |
| Hauteur d'empilement | 650 mm Max (support en bois d'une hauteur d'environ 150 mm) |
| Poids maximal d'empilement | 5 tonnes |
| Paramètres du CTL en vol | ||
| 1 | Vitesse linéaire | 0 à 80 m/min |
| 2 | Vitesse de filtrage | 0 à 15 m/min |
| 3 | Énergie | 380V / 50Hz / 3PH |
| 4 | Puissance installée | Environ 280 kW |
| 5 | Parcours de coupe transversale | Deux couteaux volent contre la coupe |
| Coupe Mécanisme de coupe de voie | ||
| 6 | Mode de commande | Contrôle AC, CNC et PLC |
| 7 | Moteur de conduite | a. moteur de décoiling: 37 kW CA b. moteur de nivellement: 90 kW CA |
|
c. Servo-moteur à ciseaux rotatifs: 110 kW de courant alternatif |
||
Composition:
| Nom de l'article | Quantité utilisée | |
| 1 | Station de chargement | 1 |
| 2 | Voiture de chargement | 1 |
| 3 | Décoiler | 1 |
| 4 | Machine de nivellement de précision (19 rouleaux) | 1 |
| 5 | Appareil d'alimentation par servo (y compris le dispositif de stratification) | 1 |

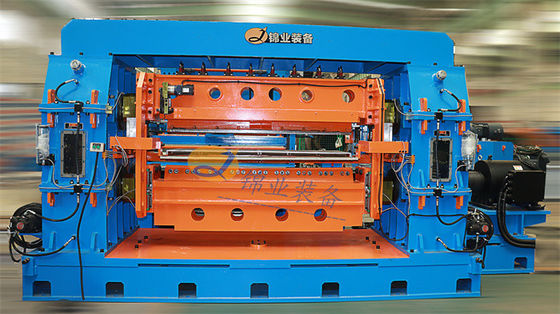

| 6 | Coupeuse à mouche rotative à grande vitesse | 1 |
| 7 | Transporteur à bande à trois étapes | 1 |
| 8 | 1LeMachine automatique de collecte des feuilles | 1 |
| 9 | 2etMachine de collecte automatique | 1 |
| 10 | Système hydraulique | 1 |
| 11 | Système pneumatique | 1 |
| 12 | Système de lubrification | 1 |
| 13 | Système électrique | 1 |
