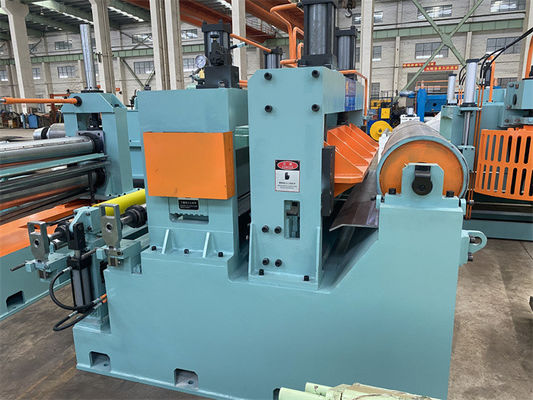

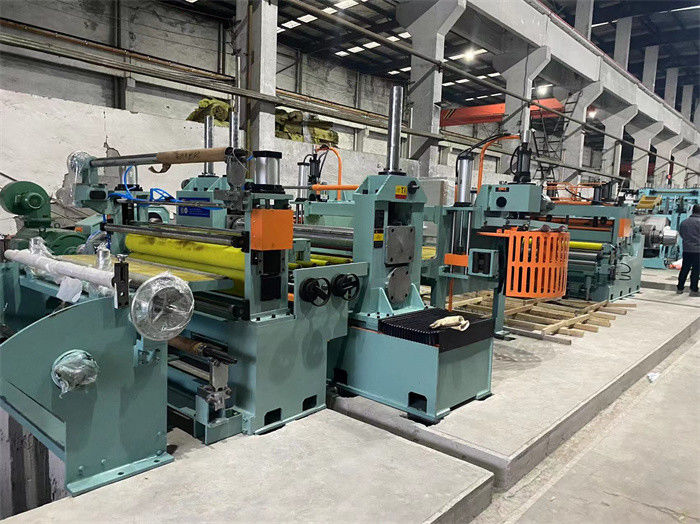

Bobine de haute précision d'acier inoxydable fendant la ligne machine (découpeuse jumelle facultative)
Bobine d'acier inoxydable de haute précision fendant la ligne, très forte et très précise. Puisque, comparé à la limite conventionnelle d'élasticité normale d'acier au carbone ≤350Mpa strength≤550Mpa de tension, à la limite conventionnelle d'élasticité de force de feuille d'acier inoxydable ≤550Mpa strength≤780Mpa de tension et à la résistance élastique beaucoup plus haute
En tant qu'acier de haute qualité, la surface de feuille d'acier inoxydable est lumineuse et lisse, doit être bien protégé dans le processus de fente, tous les rouleaux de transmission sont en caoutchouc d'unité centrale enduits.
Caractéristiques
1. Decoiler très fort de cantileveler et rouleau et éplucheuse de presse d'ouverture de bobine pellant le plat, avec le dispositif de épluchage de papier
2.Slitter : les supports de découpeuse, axes, couteaux sont une plus grande et plus forte que normalement découpeuse. La puissance de moteur d'entraînement est découpeuse modèle environ de 40% plus de que normale.
les rouleaux de la transmission 3.All sont en caoutchouc d'unité centrale enduits pour éviter la surface de feuille de STS à partir de zéro.
la boucle de la mine 4.Accumulator est plus longue et assez profondément pour s'assurer l'accumulation élastique de bande d'acier inoxydable.
l'unité de la disposition 5.Tension posséder le rouleau et la laine s'est sentie pour fournir la tension stable réglable pour le recul.
6.Recoiler a le type de cadre portail séparateur overarm, à partir de dessus pour presser séparer des bandes.
7.Slitting accélèrent à 120m/min, fente de haute précision.
les couteaux 8.Slitting seront le matériel spécial SKD11, H13K, SLD, etc.
le système 9.Hydraulic, tel que les cylindres hydrauliques, des valves, sont robuste et plus durable.
Fente de la précision :
- Tolérance de largeurs de fente : ≦0.10mm ; Width<300mm fendu, l'épaisseur <1.2mm, a fendu la largeur tolerance≦0.05mm ;
- Cambrure fendue : ≦0.5mm/M pour la bande de plus largement que 300mm, ≦1.0mm/M pour la bande de <300mm>
- bavures : ≦0.05mm, ou dire, pas plus de 5% de plus de la bande d'épaisseur de 1mm fendant à la vitesse stable dans des états des couteaux pointus et lacunes appropriées de couteau.
- Recul staggering≦±0.5mm (à vitesse stable, changement de vitesse pas aussi rapidement
- Turriform de recul : ≦±2.0mm (au diamètre de enroulement maximum
Paramètres :
| Fendant 120mpm de la ligne 0,3 -3 x 1600 |
Paramètres |
| Prochaines bobines en acier |
ID508mm, 610mm, OD1800mm, poids 20T de bobine |
| Bobines de finition de bébé |
ID508mm, OD1800mm, poids 20T de bobine maximum |
| Largeur de bobine de mère |
300-1600mm |
| Largeurs de bobine de bébé |
30mm -600mm |
| Nombre de fente |
1mm x 30slits ; 3mm x 15slits |
| Moteurs principaux |
Découpeuse 132KW + Recoiler 160KW |
| Couteau de découpeuse |
ID240 X OD360 X 15mm SKD11 HRC58-61 |
| Mandrin de Recoiler |
Mandrin sans couture |
| Facultatif |
Découpeuses jumelles d'échange rapide |
| Fente de la vitesse |
0-120mpm réglable |
| Configuration |
PLC de Siemens, Parker Drive, valves de Rexroth |
| Fente de la précision |
Largeur ±0.1mm de fente ; Cambrure ±0.1mm/m ; bureau 5% d'épaisseur ; bosse de recul<0>
|
Configuration :
| Partie |
Matériel, traitant, marque |
| axe, axe, rouleau |
42CrMo, HB250-275 |
| Axe de découpeuse |
42CrMoforging, HB280-300, MF extérieur HRC50-55, revêtement dur de chrome, polissage extérieur |
| Vue, bases |
Q235-A, plaques d'acier Q345 (16Mn) soudant, traitement de recuit |
| Corps de boîte de vitesse |
Q345 plats soudant, traitement thermique, soufflage de sable, peinture d'amorce |
| Vitesses : |
l'acier de forge 40Cr, HB240-255, dents a cémenté, des dents rectifiées |
| Segments d'Uncoiler Recoiler : |
55# a moulé en acier, le gâchage, le revêtement dur de chrome et le polissage |
| Pompe hydraulique |
Pompe à débit variable de pistion de Yuken |
| PLC |
Siemens S200 |
| Incidence |
HRB, ZWZ, SKF |
| Pièces pneumatiques |
Airtac, SMC |
