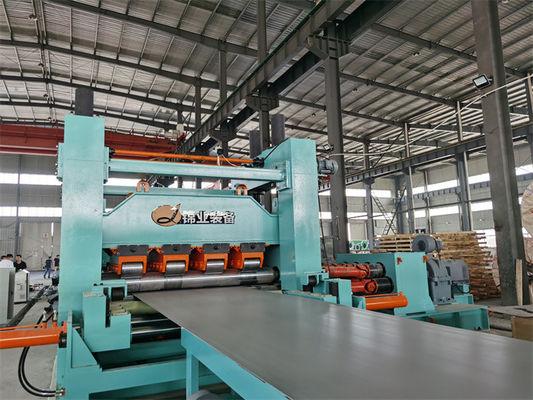

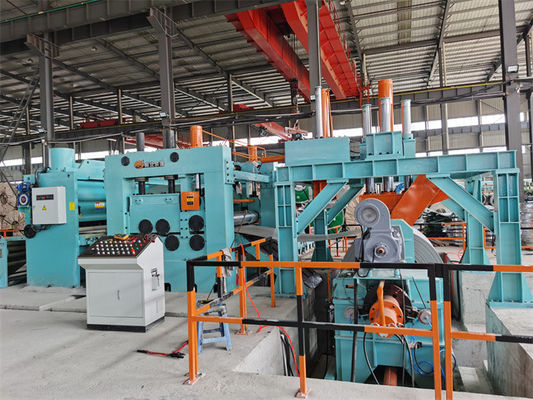

Législateurs de double niveau en tôle d'acier HR de calibre lourd coupés en ligne
La tôle d'acier HR est constituée de tôles d'acier au carbone Q235, Q345, S355, résistance au rendement ≤ 270Mpa résistance à la traction ≤ 465Mpa, la ligne de levage coupée en longueur est lourde, y compris le décoiler,un ou deux niveleursLa mesure de la longueur de la feuille est effectuée par un encodeur dans un rouleau de codage installé sur un nivelleur.les rouleaux de pincement envoie la feuille sur le rack d'empilement et puis les pousseurs poussent la feuille propreLes doubles nivelleurs sont des pré-nivelleurs pour le nivellement rugueux et des nivelleurs principaux pour le nivellement fin, le pré-nivelleur est de 2 hi, le niveau fin est de 4 hi,la synchronisation entre eux est contrôlée par des régulateurs de vitesse sous PLC.
Composition et paramètres:
| Je ne veux pas. |
Composition |
Paramètre / configuration |
| 1 |
Saillons en bobine |
20 à 30 T |
| 2 |
Décapsuleur à double mandrin |
Φ500-800 mm, charge de 30 T |
| 3 |
Réglageur à pinces et à cinq rouleaux |
Φ220 mm, 55 à 75 kW |
| 4 |
Accumulateur à puits |
6 000 mm |
| 5 |
Guide latéral 1# (facultatif) |
Hydraulique de 1000 à 2000 mm |
| 6 |
Réglageur de bords (facultatif) |
Corps séparé, contrôle de fréquence,
Marge de 3 à 8 mm
|
| 7 |
Le système d'enroulement des déchets et la table de roulement (facultatif) |
Guide des déchets, enrouleur hydraulique |
| 8 |
Guide de côté 2# |
Hydraulique de 1000 à 2000 mm |
| 9 |
Réglageur à rouleaux |
4Hi, 132 kW, Φ190 mm |
| 10 |
Encodeur rotatif |
Le représentant d'Omron. |
| 11 |
Ciseaux hydrauliques |
Pour une charge lourde, 22 kW |
| 12 |
Table à rouleaux |
Pour les véhicules à moteur |
| 13 |
Je suis un stacker. |
type rack simple, 12 m |
| 14 |
Système hydraulique |
Ventilateurs de vitrage, pompe Yuken |
| 15 |
Système de commande électrique |
Parker DC drive, Siemens PLC et HMI |
Les personnages:
1Décoiler / Décoiler
Le découler est équipé d'un double mandrin et d'une base coulissante solide.
Chaque mandrin comporte trois étapes, l'ouverture et la fermeture de deux mandrines par des cylindres hydrauliques.
Mécanisme de tension arrière installé sur le dessus de la base du découler pour assurer la stabilité du découler.
2. ouvre-tête à bobine de cadre de portail
Le cadre du portail est très résistant, avec un rouleau de presse en snubber, un rouleau de redressement sur le dessus du cadre.
le rouleau hydraulique de presse de snubber sur le dessus de la bobine d'acier et son angle de pression vers le bas est réglable,
Le rouleau de redressement peut glisser d'avant en arrière pour suivre la tête de bande et la redresser.
La plaque de pellete installée sur le prénivelleur soutient la tête de bobine tout en redressant la tête de bobine de la presse à rouleaux.

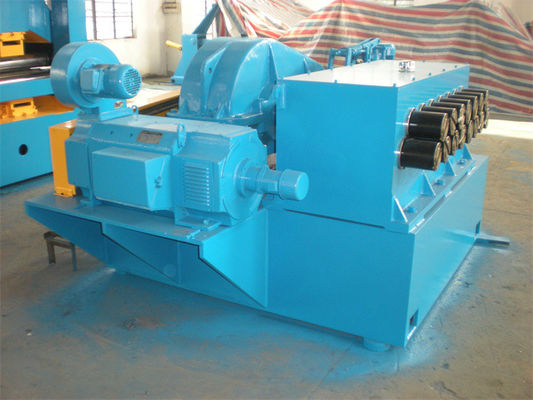

3. premier pré-nivelleur 2+5
Le rouleau est énorme et fort, soulageant la contrainte interne de la bobine d'acier, la surface du rouleau est durcie et recouverte de chrome
Pour soulager la tension de pliage en déroulant vers un état détendu.

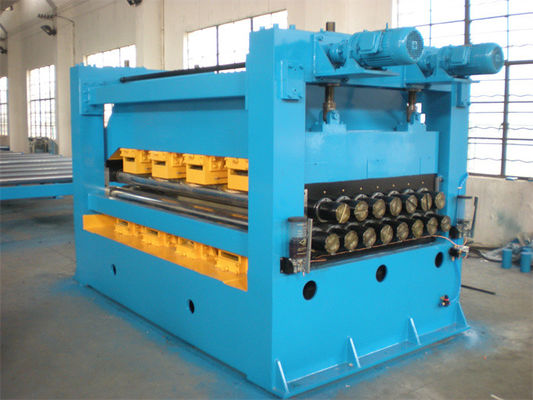

4- Le niveauur lourd
Le nombre de rouleaux sera de 13 pièces, 11 pièces, 9 oc, le diamètre des rouleaux sera de 180 mm -230 mm -300 mm,
L'écart et l'angle des rouleaux supérieurs et inférieurs peuvent être réglés.
Pas de levage d'arrêt, le nivelleur fonctionne en continu sans pressage de la plaque d'acier pendant la coupe synchrone, ce qui est bon pour protéger la surface de la plaque d'acier sans laisser de marque de rouleau
Lorsque le cisaillement est arrêté, le nivelleur est serré et arrêté sous mesure de l'encodeur.
5. cisaillement hydraulique
Coupe à haute fréquence synchrone et cadre solide, station hydraulique solide pour couper, grand servo-moteur pour le fonctionnement de la plaque d'acier synchrone.
Le cisaillement hydraulique à bascule est arrêté en cas de mesure par encodeur.
6- Contrôle automatique, tout le processus est sous contrôle PLC en mode automatique.
