L'acier lourd de mesure a coupé à la ligne machine de longueur avec l'empileur automatique
Product Details
coupe de 16mm à la ligne machine de longueur
,coupe de 4mm à la ligne machine de longueur
,Ligne de coupe en acier de bobine de mesure lourde

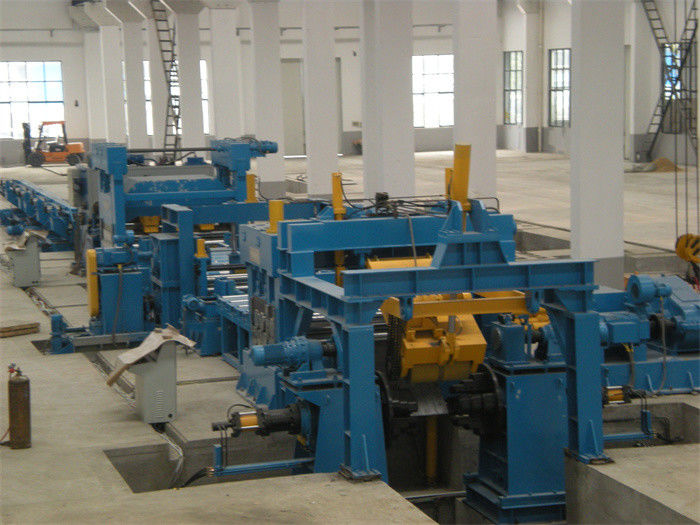

L'acier lourd de mesure a coupé à la ligne machine de longueur avec l'empileur automatique
La coupe lourde de tôle d'acier de mesure à la ligne de longueur inclut la bobine préparant des selles, voiture de chargement de bobine, uncoiler, ouvreur portail de tête de bobine de cadre, pré niveleur, roulent la table (guide de côté, coupe-rives), roulent la table, guide de côté, le niveleur 1 ou 2, encodeur, cisaillement, transportent pour rouler la table, conducteur de pincement, empileur automatique.
Contrôle automatique résistant de processus continu, bien que la machine pas aussi avec précision tellement sans à-coup en tant que coupe de feuille d'acier inoxydable, la coupe de feuille de bobine d'acier au carbone à la ligne de longueur soit ligne automatique de configuration élevée.
- Limite conventionnelle d'élasticité normale d'acier au carbone ≤270Mpa strength≤465Mpa de tension,
- Quand la gamme de tôle d'acier est au delà de capacité d'un niveleur, telle que 1-10mm, 2-12mm, deux niveleurs, on plus petit et un plus grand, conviennent, en attendant deux fois nivelant, d'abord nivelant approximatif et puis nivelant fin, est bon pour donner des feuilles à plat.
- L'empilement adopte le support simple pour recevoir des feuilles des petits pains de pincement et les poussoirs pneumatiques puis pour pousser chaque feuille à ordonné.
- Longueur de feuille de codage de mesures de longueur à la vitesse environ de 30m/min, feuille de 2m x 8pcs par minute.
- Empileur automatique : le type de tiroir recevant des bras de rouleau reçoit la tôle d'acier par les cylindres pneumatiques, table élévatrice mobile d'up-down hydraulique, côté pneumatique et les poussoirs croisés, largeur de feuille est tige de vis ajustée par le moteur, table de petit pain de sortie transmettent vers l'arrière des feuilles, déflecteur pour arrêter des extrémités de feuilles.
Composition et paramètres :
| Non. | Composition | Paramètre/configuration |
| 1 | Selle de bobine | 35T |
| 2 | Double uncoiler de mandrin | Φ500-800 millimètre, charge 35T |
| 3 | Conducteur de pincement et niveleur de cinq rouleaux | Φ230 millimètre, 75KW |
| 4 | Accumulateur de mine | 6000mm |
| 5 | Guide latéral 1# | 1000-2000mm hydraulique |
| 6 | niveleur de 11 rouleaux | 4Hi, 160KW, Φ210 millimètre |
| 7 | Encodeur rotatoire | Représentant, Omron |
| 8 | Cisaillement hydraulique | Résistant, 45KW |
| 9 | Table de petit pain | 5000mm |
| 10 | Empileur | 12m 5 poussoirs |
| 11 | Circuit hydraulique | Valves de Vitory, pompe de Yuken |
| 12 | Électriquement système de contrôle | Commande de C.C de Parker, PLC de Siemens et HMI |
Caractères :

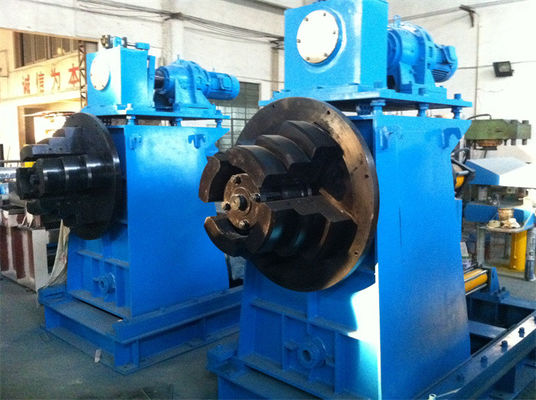

1.Uncoiler/Decoiler
la coupe lourde à la ligne de longueur manipulent les bobines en acier lourdes de la mesure lourde. l'uncoiler a de doubles mandrins et bases coulissantes fortes.
Chaque mandrin a trois étapes, l'ouverture et la fermeture de deux mandrins par les cylindres hydrauliques.
Mécanisme arrière de tension installé sur la base d'uncoiler, pour assurer la stabilité de déroulement.
2. ouvreur principal de bobine portaile de cadre
Le cadre portail est très fort, avec le rouleau de presse de séparateur, redressant le rouleau sur le cadre.
la presse de petit pain hydraulique de séparateur sur la bobine en acier, et son angle de enfoncement est réglable
Le redressage du rouleau peut glisser en avant vers l'arrière pour dépister la tête de bande et pour la redresser.
En pellant le plat installé sur le preleveler portez l'enroulement le moment où principal redressent la tête de bobine de presse de rouleau.
3. premier pré niveleur 2+5
le rouleau est énorme et l'effort interne fort et reliefing de la bobine en acier, surface de rouleau est durci et passe au bichromate de potasse enduit
Au soulagement la contrainte de flexion de déroulement à l'état décontracté.
4. Niveleur résistant
le nombre de niveleur résistant sera 13pcs, 11pcs ou 9pcs, diamètre des rouleaux sera 180mm -230mm -300mm,
L'espace et l'angle des rouleaux supérieurs et des rouleaux inférieurs peuvent être ajustés.
Aucun arrêt nivelant, le niveleur travaillant sans interruption sans pressurage de la plaque d'acier tandis que la coupe synchro, ceci est bonne pour protéger la surface de plaque d'acier sans laisser la marque de rouleau
Quand le cisaillement est arrêt coupant, le niveleur est saisi et arrêté sous la mesure d'encodeur.
5. cisaillement hydraulique : Moteur de la pompe 30KW hydraulique
6. Le contrôle automatique, le processus entier est sous le contrôle de PLC en mode automatique.
