Super précision super vitesse ligne de découpe de feuille mince pour acier au silicium acier inoxydable

Super précision super vitesse ligne de découpe de feuille mince pour acier au silicium acier inoxydable
Basic Properties
country of origin
Wuxi, en Chine
Brand Name
Jinye
certificat
ISO, CE
PRODUCT MODEL
0.15 à 2.0 x 650
Trading Properties
MOQ
1 jeu
unit price
150000USD - 280000USD
Packing
Machine nue, pièces en boîte
period for dispatch
120 -180 jours
payment method
L/C, T/T
Supply Capacity
3 ensembles par mois

Product Details

Mettre en évidence:

ligne de découpe de tôles en acier inoxydable

,

ligne de découpe de feuilles de super précision

,

ligne de découpe de tôle à super vitesse

Product Name: Super précision super vitesse ligne de découpe de feuille mince
Sheet Material: acier au silicium, acier inoxydable, acier à carbone moyen et élevé
Sheet Width: Pour les véhicules à moteur électrique
Sheet Thickness: 0.15-2.0mm
Baby Strips: 6 mm à 50 mm
Number Of Slitting: 40 pièces maximum
Slitting Speed: 200 m/min
Coil Weight: 8T, 10T, 15T
Recoil Diameter: 300 mm, 400 mm, 508 mm
Discharge Turnstile: Disponible
Scraps Winding: Type indépendant et ligne verticale
Product Brief
Super précision super vitesse ligne de découpe de feuille mince pour acier au silicium acier inoxydable Introduction au projet La ligne de tranchage est de trancher et de remonter l'acier 304.304L,301,321Série 316, 316L et 200 ainsi que l'acier électrique, l'acier galvanisé, le cuivre, l'aluminium ...
Product Description

Super précision super vitesse ligne de découpe de feuille mince pour acier au silicium acier inoxydable



Introduction au projet



La ligne de tranchage est de trancher et de remonter l'acier 304.304L,301,321Série 316, 316L et 200 ainsi que l'acier électrique, l'acier galvanisé, le cuivre, l'aluminium

Utilisez des entraînements VVF AC, contrôle PLC pour maintenir la ligne entière en synchronisation.



  • φ408, Ф508mm roue de la mâchoire
  • Forgeage à l'axe principal 40Cr, par trempage, broyage fin et fraisage
  • engrenages 42CrMo forgeage, trempage, durcissement à haute fréquence des dents, grincement des dents
  • Les plaques de segment camber sont en acier allié au carbone moyen, à trempage, usinage fin, trempage de surface, revêtement chrome dur
  • Des curseurs de coin internes QT600-3, normalisant QT600-3,
  • Bloc de pressage de la pince: 42CrMo forgeage, usinage fin, étanchéité
  • Surfaces des puits de séparation par pressage revêtues d'un revêtement chrome dur
  • La boîte de vitesses est un ensemble de soudage en acier de bonne qualité, traitement de recuit, broyage fin, porage fin.



Composition:



  • coil de préparation de selle
  • Tissue à papier
  • voiture de chargement par bobine
  • un coulissant avec rouleau de presse à bras supérieur
  • première boucle
  • guide latéral
  • coupe-disque
  • Tableau de guidage
  • enrouleur de déchets hors ligne indépendant
  • Tableau de transmission
  • deuxième boucle
  • station de tension avec séparateur de bandes et cisaillement
  • récolleur avec séparateur de presse
  • voiture de déchargement de bobines
  • Dépliante à papier
  • système hydraulique
  • système pneumatique
  • système de lubrification
  • système de commande électrique

Je suis désolée.



Paramètres:



Matériel d'entrée Listes finies Spécification de la machine

Matériau des bobines d'acier d'entrée:

L'acier inoxydable 304.304L,301,321, 316, 316L & 200 Série, acier électrique, acier galvanisé, cuivre, aluminium

L'entreprise de qualité des matériaux avec norme nationale et norme JIS

l résistance à la traction:σb≤780MPa;

l Résistance au rendement:σs≤520MPa

L Épaisseur de la feuille:00,08 ∼1,0 mm

La largeur de la feuille est de 15 ‰ 650 mm.

Le diamètre intérieur de la bobine: φ408 mm ((agrandir à φ508 mm)

Le diamètre extérieur de la bobine: φ2000 mm ((max)

Le poids maximal de la bobine est de 6 T



  • Le diamètre intérieur de la bobine:φ408-508 mm
  • Diamètre extérieur de la bobine: Φ2000 mm
  • Poids de la bobine: 6 T (max)
  • Épaisseur minimale de bande finie:4 mm
  • Tolérance des largeurs de fente: ≤ 0.03
  • Maximum de dégagement: ≤ 0.03
  • Déviation de la couche de remontage: ≤ 1.5
  • Surface: plate, sans défauts tels que flangement, concavité, etc.
  • Nombre de découpes:
  • Pas plus de 20 bandes
  • Diamètre intérieur de la bobine 408 mm, épaisseur 0,08-0,2 mm largeur 4 mm bandes pour bébés, diamètre extérieur de remontage pas plus de 800 mm

Vitesse de la ligne: 0 à 200 m/min

1 Puissance totale: 180 kW

Décoiler: 30 kW

coupeuse: 55 kW

Remplisseur de déchets:AC7.5KW

Récupérateur:75KW

Station hydraulique:7.5 kW

Système hydraulique pour la tension:2.2 kW

Type de coupe: découpe active

L Type de recul: recul par le bas

l Mode de commande: PLC, écran tactile, VVF

L Système hydraulique:

La pression du système est de 14 MPa, la pression de travail est de 8 à 10 Mpa.

L Pression de l'air comprimé:0.5 ∼0.7 MPa.

L'espace occupé: largeur 6 m, longueur 20 m

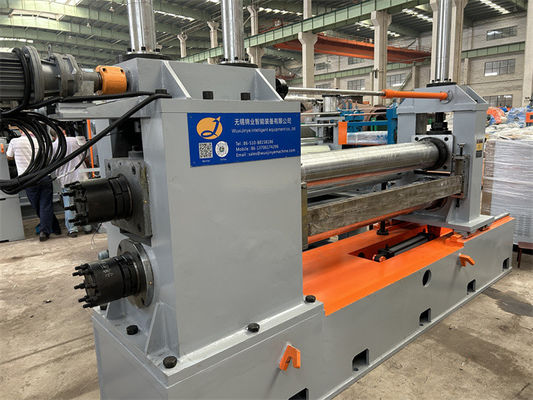

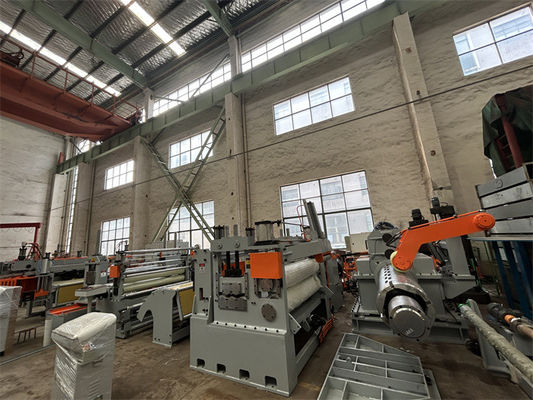

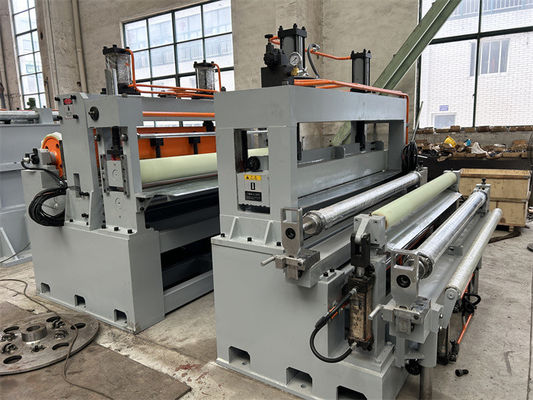

Super précision super vitesse ligne de découpe de feuille mince pour acier au silicium acier inoxydableSuper précision super vitesse ligne de découpe de feuille mince pour acier au silicium acier inoxydableSuper précision super vitesse ligne de découpe de feuille mince pour acier au silicium acier inoxydable
